３軸５相　ステッピングモータドライバ　　MODEL　「35D12」

特長　・・・　低価格・高効率

　　高効率、1.5A/相の高出力

　DC10〜24Vの広い電圧範囲

　ほとんどの5相モータに対応

　自動カレントダウン機能付き

　RoHS 指令[(EU)2015/863] に対応可能
機能・接続　・・・　　　

仕様　・・・
電源入力 ＤＣ１２〜２４Ｖ±１０％　７Ａ　ＭＡＸ　（３軸分） 最大応答クロック周波数 1００ｋｐｐｓ
出力電流 最大１．５Ａ／相　または０．７５Ａ／相（Ｈ励磁）　ｘ３軸 使用温度範囲 ０〜４０℃
駆動方式 ５本結線　バイポーラ　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下
励磁方式 フルステップ／ハーフステップ　 保存温度範囲 −１０℃〜＋７０℃
入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω
　　　　　　　　 　　　　パルス幅　５μｓ以上　L=0〜0.5V　H=4〜5V　　		 外　形　寸　法 １４０　ｘ １００ ｘ １８
Ｍ．Ｆ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω
　　　　　　 　　　　　　応答時間　１０ｍＳ　　L=0〜0.5V　H=4〜5V　　　　		 重　　　量 ７５ｇ
その他の機能　・・・
ステップ角切り替え種類　　　 　ＯＮ時フルステップ、ＯＦＦ時ハーフステップ
２Ｐ　（ＯＮ）　ス イ ッ チ 　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式
Ｒ Ｕ Ｎ 　ボ リ ウ ム 　モータ回転時の出力電流設定用ボリウム
Ｍ　．　Ｆ　　入　　力 　入力時モータ出力電流をＯＦＦし、モータフリーとなります
自動カレントダウン機能 　クロックパルス停止から約１５０ｍＳｅｃでモータ電流を約６０％に下げます（固定）

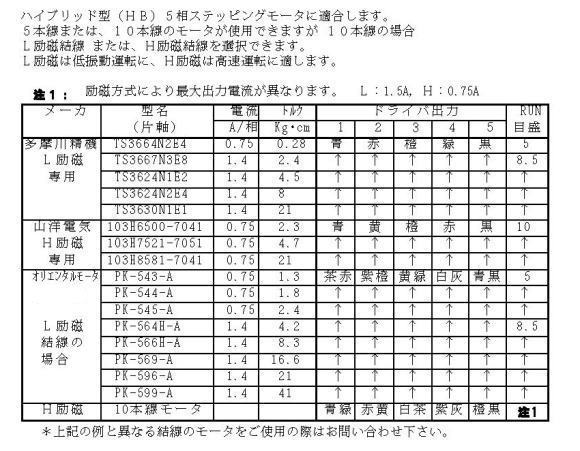

適用モータ例　・・・
　
外形寸法図　・・・
　　　取説ダウンロード
