２相　マイクロステップモータドライバ　 MODEL 「PMB212C」
	特長　・・・　高効率・低価格
	１／１〜最高１／５０まで２１種類の高分割数
	ＤＣ１０Ｖ〜最高２７Ｖの広い電源電圧範囲
	小型・軽量
	バリエーションが豊富 　　　　　電源２０〜５０Ｖ用（ＰＭＢ２１５Ｃ） 　　　　　ボードのみ（ＰＭＢ２１２）
	２．４Ａまでのユニポーラ型モータを駆動可能

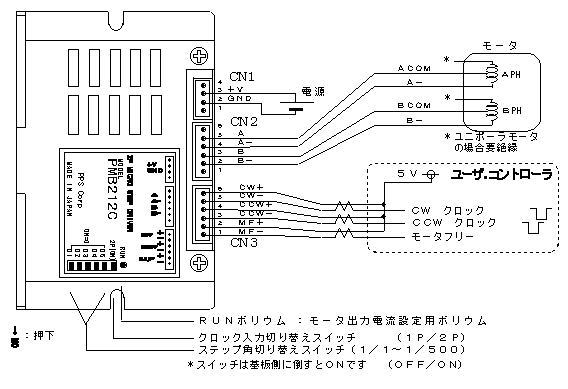

機能・接続　・・・
仕様　・・・
電源入力 ＤＣ10Ｖ〜27Ｖ　1.5Ａ　MAX 　　　（ＰＭＢ２１５Ｃ ： 20V 〜50V） 最大応答クロック周波数 ５００Ｋｐｐｓ 出力電流 ０．３Ａ〜１．２Ａ／相　 使用温度範囲 ０〜４０℃ 駆動方式 バイポーラ　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下 励磁方式 マイクロステップ　 保存温度範囲 −１０℃〜＋８０℃ 入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　　　　パルス幅　１μｓ以上　L=0〜0.5V　H=4〜5V 外　形　寸　法 ９０Ｌｘ６０Ｗｘ約２０Ｈ （コネクタ含まず） Ｍ．Ｆ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω 　　　　　　　　　　　　応答時間　１０ｍＳ以上　L=0〜0.5V　H=4〜5V　　　 重　　　量 １１０ｇ
その他の機能　・・・
ステップ角分割 　　　　切り替え種類 　（１＝フルステップ） ：　1　1.5　　2　　2.5　　3　　4　　5　　6　　8　　10　　12　　12.5　　16　　20　　24　　25　　　　　　　　　　　　　　　　　　 　30　32　 40　　48　 50　 60　 64　 80　100　125　150　 160　 200　 250　 400　 500　 注）５０より大きい分割の場合、１パルス送りができないことがあります。 ２Ｐ（ＯＮ）スイッチ ：　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 ＲＵＮ　　ボリウム ：　モータ回転時の出力電流設定用ボリウム Ｍ．Ｆ　　入　　力 ：　入力時モータ出力電流をＯＦＦし、モータフリーとなります 自動カレントダウン 　　　　　　　機能 ：　クロックパルス停止後約１００ｍＳｅｃでモータ電流を約５０％に下げます

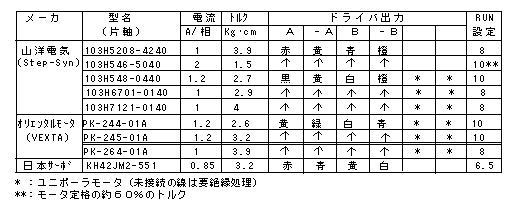

適用モータ例　・・・

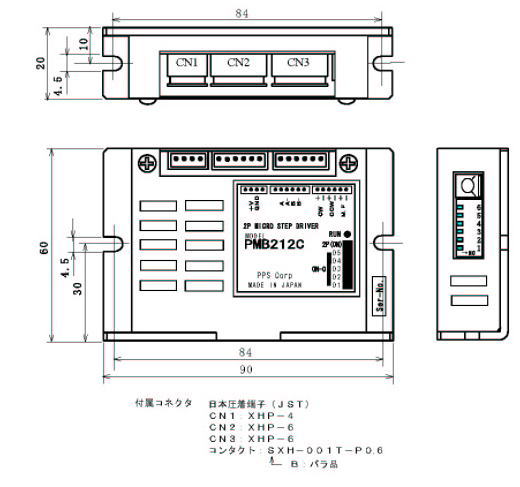

外形寸法図　・・・
取説ダウンロード
