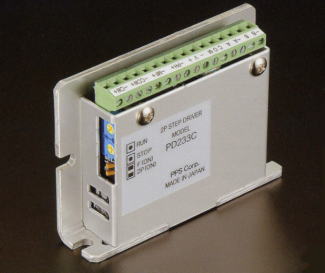

２相　マイクロステップモータドライバ　MODEL 「PD233C」
	特長　・・・　超小型・超軽量
	３Ａ／相ＲＭＳの高出力
	低価格
	ＤＣ１２Ｖ〜最高３６Ｖの広い電源電圧範囲
機能・接続　・・・
仕様　・・・
電源入力 ＤＣ１２Ｖ〜３６Ｖ　３．６Ａ　ＭＡＸ 最大応答クロック周波数 ２０Ｋｐｐｓ 出力電流 ０．５Ａ〜３Ａ／相　 使用温度範囲 ０〜４０℃ 駆動方式 ユニポーラ　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下 励磁方式 フルステップ／ハーフステップ　 保存温度範囲 −１０℃〜＋７０℃ 入出力信号 CW,CCW入力 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　パルス幅　２５μｓ以上　L=0〜0.5V　H=4〜5V 外　形　寸　法 ８０Ｌｘ５７Ｗｘ約１８Ｈ Ｍ．Ｆ入力　　　：フォトカプラ入力　入力抵抗　４７０Ω （オプション）　応答時間　１０ｍＳ以上　L=0〜0.5V　H=4〜5V　　　 重　　　量 約９０ｇ
その他の機能　・・・
ステップ角切り替え種類 ：　ＯＮ時フルステップ、ＯＦＦ時ハーフステップ ２Ｐ　（ＯＮ）　ス イ ッ チ ：　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 ＲＵＮ　ボ　リ　ウ　ム ：　モータ回転時の出力電流設定用ボリウム Ｍ　．　Ｆ　　入　　力 ：　入力時モータ出力電流をＯＦＦし、モータフリーとなります 自動カレントダウン機能 ：　クロックパルス停止後約１００ｍＳｅｃでモータ電流を約５０％に下げます

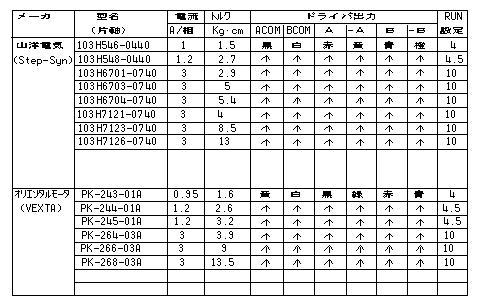

適用モータ例　・・・

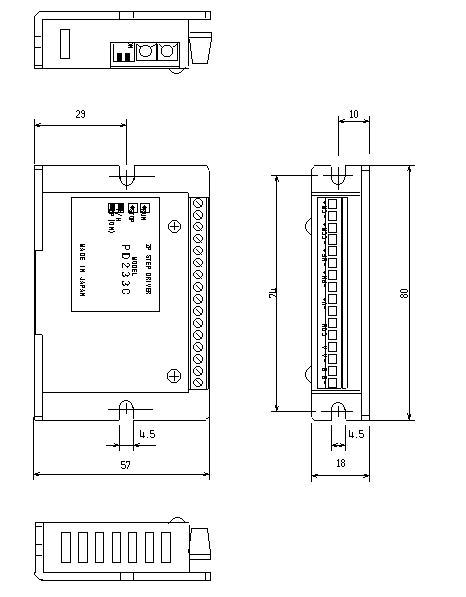

外形寸法図　・・・
取説ダウンロード
