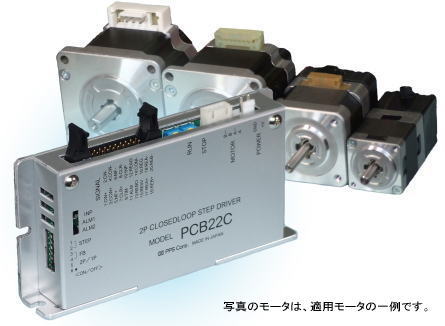

２相クローズドループステップモータドライバ「ＰＣＢ２２Ｃ」

084-970-0988 　　　 お問合せ

２相　クローズドループステップモータドライバ　　MODEL「PCB22C」　　　　　　　　　　　　　　　　　

特　長　・・・クローズドループ制御
　　　　　　（脱調補正機能）を内蔵

　バイポーラ　チョッパー定電流駆動

　最大出力電流　２Ａ／相

　エンコーダ付きモータの供給も可能

　マイクロステップにより滑らか回転

　小型・軽量・高効率・低価格

　５相モータ相当分解能

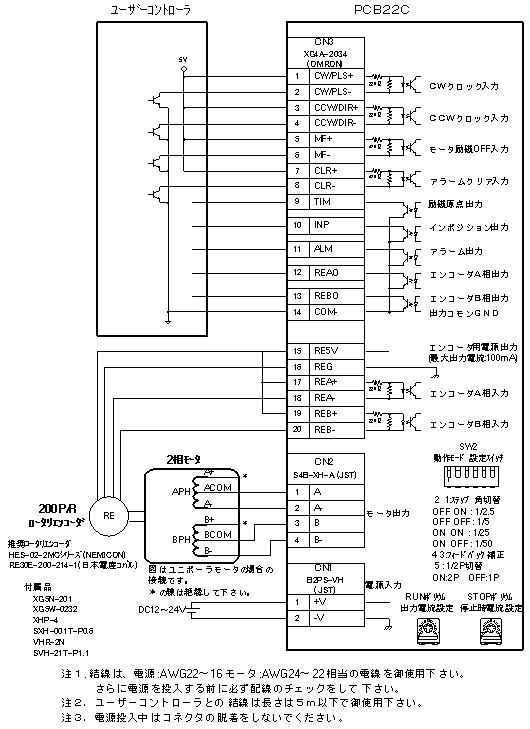

接　続　・・・

仕　様　・・・

電源入力	DC 12V ～ 24V　±10％　　2.4A　MAX	最大応答クロック周波数	500Kpps
出力電流	0.5 ～ 2A/相	使用温度範囲	0～40℃
駆動方式	バイポーラ　チョッパー定電流方式	使用湿度範囲	85％RH以下
励磁方式	マイクロステップ　　　500P/R　　1000P/R 　　　　　　　　　　　　　5000P/R　　10000P/R	保存温度範囲	-10℃～+60℃
入出力信号	CW,CCW入力　　：フォトカプラ入力　入力抵抗　220Ω 　　　　　　　　　　　　　パルス幅　1μｓ以上　L=0～0.5V　H=4～5V	外形寸法	65D x 130W x 23H
入出力信号	M.F入力　　　　　　　：フォトカプラ入力　入力抵抗　470Ω 　　　　　　　　　　　　　　応答時間　10ms　　L=0～0.5V　H=4～5V	重　　　量	160g

その他の機能　・・・

ステップ角切り替えスイッチ	基本ステップ角切替スイッチです。
２Ｐ（ＯＮ）スイッチ	ＯＮ時ＣＷ、ＣＣＷの２パルス方式
ＲＵＮ　　ボリウム	モータ回転時の出力電流設定用ボリウム
ＳＴＯＰ　ボリウム	モータ停止時の出力電流設定用ボリウム
Ｍ．Ｆ　　入　　力	5Ｖ入力時モータの励磁がＯＦＦになります
ＴＩＭ　出　　力	励磁パターンが原点にある時ＯＮになります
ＩＮＰ　出　　力	正常な位置決め範囲の時にＯＮになります
ＡＬＡＲＭ　出　力	アラーム発生時ＯＮになります
自動カレントダウン機能	クロック入力停止後約１００msで出力電流をSTOPボリウムの設定値まで低減

適用モータ例　・・・

メーカー　：　山洋電気　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　* OC＝オープンコレクター出力　　　* LD＝ラインドライバ出力

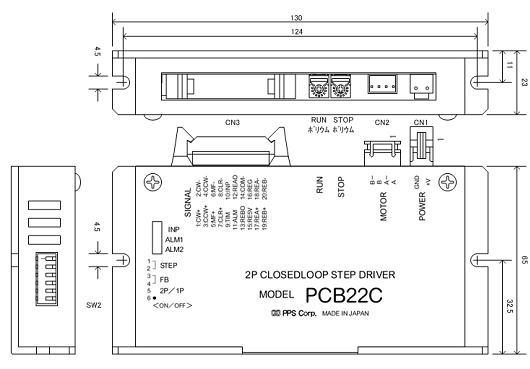

外形寸法図　・・・
