２相　バイポーラ　パルスモータドライバ　　MODEL　「PB212U」
	特長　・・・　超小型
	低価格の決定版
	２相バイポーラ方式で１．２Ａ／相出力
	高信頼性
	ＥＣ　指令適合
	ＲｏＨＳ　対応品
機能・接続　・・・
仕様　・・・
電源入力 ＤＣ１２Ｖ〜２７Ｖ　１．５Ａ　ＭＡＸ 最大応答クロック周波数 1０ＫＨｚ 出力電流 ０．４Ａ〜１．２Ａ／相　 使用温度範囲 ０〜４０℃ 駆動方式 バイポーラ　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下 励磁方式 フルステップ／ハーフステップ　 保存温度範囲 −１０℃〜＋７０℃ 入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　　　　パルス幅　２５μｓ以上　OFF=0〜0.5V　ON=3.3〜5V 外　形　寸　法 ６５Ｌｘ４４Ｗｘ１５Ｔ（突起部含まず） Ｍ．Ｆ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω （オプション）　　　　応答時間　１０ｍＳ以上　OFF=0〜0.5V　ON=4〜5V　　　 重　　　量 ２２ｇ
その他の機能　・・・
ステップ角切り替え種類 ：　ＯＮ時フルステップ、ＯＦＦ時ハーフステップ ２Ｐ　（ＯＮ）　ス イ ッ チ ：　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 ＲＵＮ　ボ　リ　ウ　ム ：　モータ回転時の出力電流設定用ボリウム STOP ボ　リ　ウ　ム ：　モータ停止時の出力電流設定用ボリウム Ｍ　．　Ｆ　　入　　力 ：　入力時モータ出力電流をＯＦＦし、モータフリーとなります 自動カレントダウン機能 ：　クロックパルス停止から約１００ｍＳｅｃでモータ電流をＳＴＯＰボリウムで設定した電流値に下げます

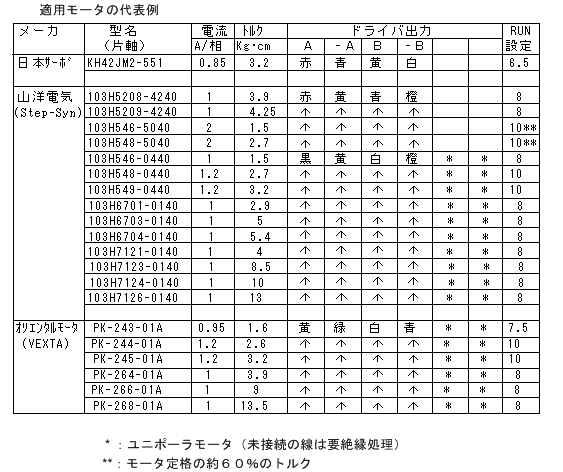

適用モータ例　・・・

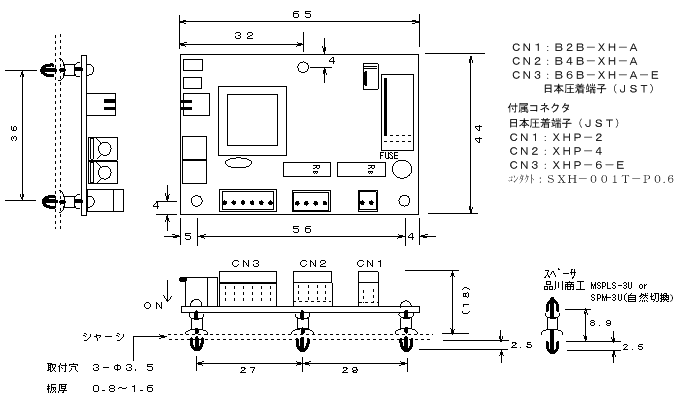

外形寸法図　・・・
取説ダウンロード
