２相　マイクロステップモータドライバ　MODEL　「2D88M」
	特長　・・・　静粛・高出力
	８Ａ／相ＲＭＳの高出力
	ＤＣ１５Ｖ〜最高８０Ｖの広い電源電圧範囲
	１／１〜最高１／２００まで２９種類の高分割数
	ＳＥＬ入力により２種類（Ｓ１，Ｓ２）の分割数を選択可能
	小型・軽量

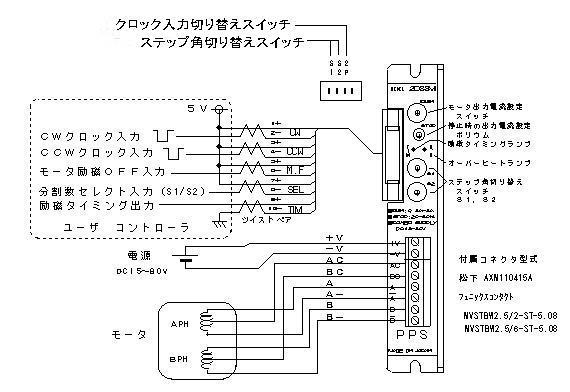

機能・接続　・・・
仕様　・・・
電源入力 ＤＣ１５Ｖ〜８０Ｖ　１０Ａ　ＭＡＸ 最大応答クロック周波数 ５００Ｋｐｐｓ 出力電流 ０．５Ａ〜８Ａ／相　 使用温度範囲 ０〜４０℃ 駆動方式 チョッパー定電流方式　ユニポーラ結線　 使用湿度範囲 ８５％ＲＨ以下 励磁方式 マイクロステップ　 保存温度範囲 −１０℃〜＋６０℃ 入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　　　　パルス幅　1μｓ以上　L=0〜0.5V　H=4〜5V 外　形　寸　法 １３６ ｘ ８０ ｘ ２５ （コネクタ、突起部を除く） Ｍ．Ｆ入力 ＳＥＬ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω 　　　　　　 　　　　　応答時間　１０ｍｓ以上　L=0〜0.5V　H=4〜5V ＴＩＭ出力　　　　　 ：フォトカプラ、ダーリントン出力 　　　　　　　　　　　　出力電流　　　・・・５０ｍＡ 　　　　　　　　　　　　出力飽和電圧・・・１．５Ｖ 　　　　　　　　　　　　出力耐電圧　 ・・・５０Ｖ 　　　　　　　　　　　　遅延時間　　　・・・ＯＮ＝１０μｓ以下 　　　　　　　　　　　　　　　　　　　　　　　ＯＦ＝５００μｓ以下　　　　　 重　　　量 約３２０ｇ
その他の機能　・・・
ステップ角分割切替種類 （Ｓ１、Ｓ２） （１＝フルステップ） ：　１　　1.5　　　２　　2.5　　　３　　　４　　　５　　　６　　　８　　１０　　１２　　12.5　　１６　　２０　　２４　　　２５　 　３０　　３２　　４０　　４８　　５０　　６０　　６４　　８０　１００　１２５　１５０　１６０　２００　２５０　　４００　　５００ 注）２００より大きい分割の場合、１パルス送りができないことがあります。 ＲＵＮスイッチ ：　モータ回転時の出力電流設定用スイッチです 目　盛 0 1 2 3 4 5 6 7 8 9 A B C D E F 出力電流（Ａ） 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 ２Ｐ（ＯＮ）スイッチ ：　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 Ｍ　．　Ｆ　入　力 ：　入力時モータ出力電流をＯＦＦし、モータフリーとなります Ｓ　Ｅ　Ｌ　入　力 ：　ステップ角切り替え種類の選択用入力　Ｓ１／Ｓ２各１／１〜１／５００ Ｔ　Ｉ　Ｍ　出　力 ：　ドライバの励磁が原点にあるときＯＮになり、ＴＩＭランプ点灯します 自動カレントダン機能 ：　クロックパルス停止後約１００ｍＳｅｃでモータ電流をＳＴＯＰボリウム設定値に下げます 　　ＳＴＯＰボリウム可変範囲は２０〜８０％です Ｏ　．　Ｈ　ラ　ン　プ ：　内部の温度が７５℃以上に過熱したとき点灯しモータ停止、カレントダウンします

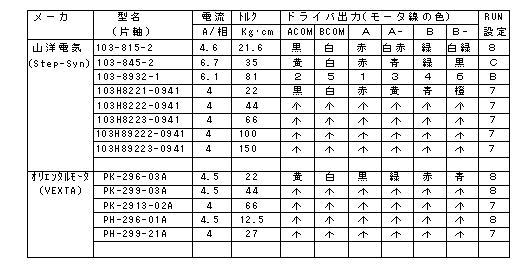

適用モータ例　・・・

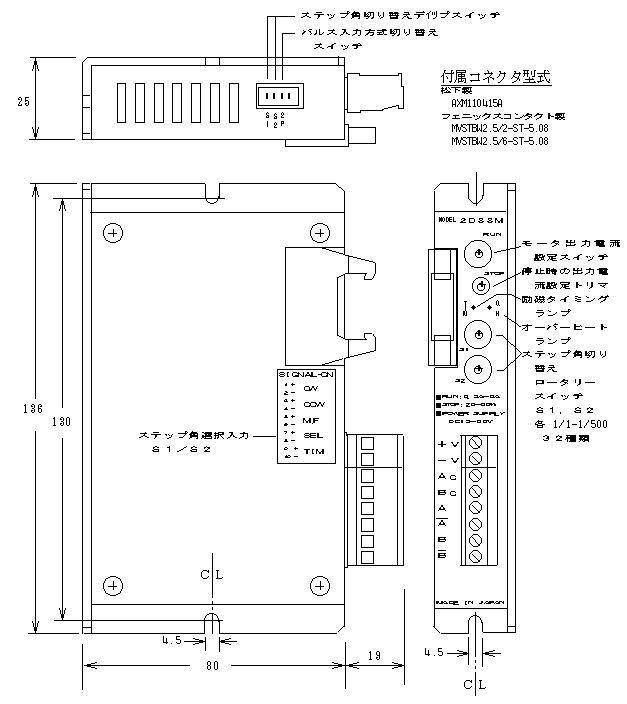

外形寸法図　・・・
取説ダウンロード
