　２相　マイクロステップモータドライバ　MODEL　「2D33MA」
特長　・・・　　静粛・高効率
　３Ａ／相の高出力
　１／１〜最高１／２００まで２９種類の高分割数
　ＤＣ１２Ｖ〜最高３６Ｖの広い電源電圧範囲
　高信頼性

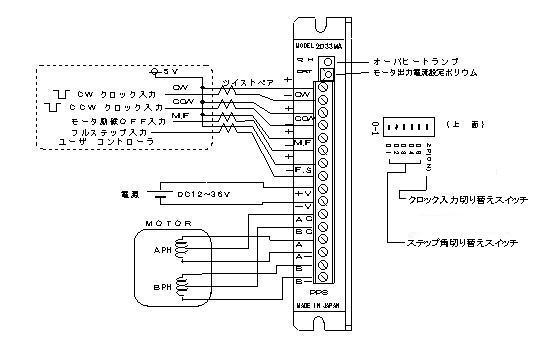

機能・接続　・・・　　　
仕様　・・・
電源入力 ＤＣ１２Ｖ〜３６Ｖ　３．６Ａ　ＭＡＸ 最大応答クロック周波数 ５００Ｋｐｐｓ
出力電流 １Ａ〜３Ａ／相　 使用温度範囲 ０〜４０℃
駆動方式 チョッパー定電流方式　ユニポーラ結線　 使用湿度範囲 ８５％ＲＨ以下
励磁方式 マイクロステップ　 保存温度範囲 −１０℃〜＋６０℃
入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω
　　　　　　　　 　　　　パルス幅　1μｓ以上　L=0〜0.5V　H=4〜5V		 外　形　寸　法 １２４ ｘ ６２ ｘ ２３
（コネクタ、突起部を除く）
Ｍ．Ｆ入力　　　　　
Ｆ．Ｓ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω
　　　　　　 　　　　　　L=0〜0.5V　H=4〜5V		 重　　　量 約２２０ｇ
その他の機能　・・・
ステップ角分割切り替え種類
（１＝フルステップ）		 ：　１　　1.5　　　２　　2.5　　　３　　　４　　　５　　　６　　　８　　１０　　　１２　　　12.5　　１６　　　２０　　　２４　　　２５　
　３０　　３２　　４０　　４８　　５０　　６０　　６４　　８０　１００　１２５　　１５０　　１６０　　２００　　２５０　　４００　　５００
注）２００より大きい分割の場合、１パルス送りができないことがあります。
２Ｐ（ＯＮ）スイッチ ：　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式
Ｃ Ｒ Ｔ ボ リ ウ ム ：　モータ回転時の出力電流設定ボリウム
Ｏ ． Ｈ ラ ン プ ：　内部の温度が７５℃以上に過熱したとき点灯しモータ停止、カレントダウンします
Ｍ　．　Ｆ　入　力 ：　入力時モータ電流をＯＦＦし、モータフリーとなります
Ｆ　．　Ｓ　入　力 ：　入力時モータステップ角がフルステップになります
自動カレントダウン機能 ：　クロックパルス停止後約１００ｍＳｅｃでモータ電流を約５０％に下げます　　　
適用モータ例　・・・

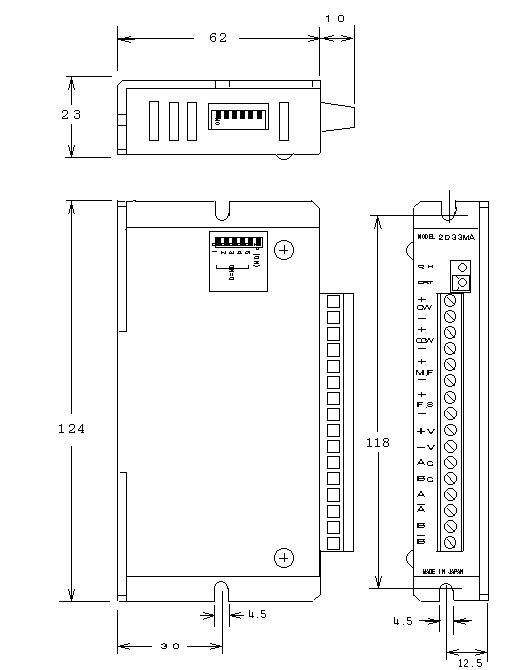

外形寸法図　・・・

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
