２相　マイクロステップモータドライバ　MODEL　「2D24M-CN」
	特長　・・・　　超小型・低価格 　この製品は「２Ｄ２４Ｍ」のカバー無し、 　コネクタ仕様です。
	２Ａ／相ＲＭＳの高出力
	１／１〜最高１／６０まで２２種類の高分割数
	ＤＣ１２Ｖ〜最高４０Ｖの広い電源電圧範囲
	超軽量
機能・接続　・・・
仕様　・・・
電源入力 ＤＣ１２Ｖ〜４０Ｖ　２．４Ａ　ＭＡＸ 最大応答クロック周波数 ５００Ｋｐｐｓ 出力電流 ０．５Ａ〜２Ａ／相　 使用温度範囲 ０〜４０℃ 駆動方式 チョッパー定電流方式　ユニポーラ結線　 使用湿度範囲 ８５％ＲＨ以下 励磁方式 マイクロステップ　 保存温度範囲 −１０℃〜＋６０℃ 入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　　　　パルス幅　1μｓ以上　L=0〜0.5V　H=4〜5V 外　形　寸　法 ８０ ｘ ５７ ｘ ２０（ｍｍ） （コネクタ、突起部を除く） ＭＦ入力　　　　　 ：フォトカプラ入力　入力抵抗　４７０Ω 　　　　　　　　　　　　応答時間　１０ｍＳ以上　 L=0〜0.5V　H=4〜5V 重　　　量 １００ｇ ＴＩＭ出力　　　　　：フォトカプラ、ダーリントン出力 　　　　　　　　　　　出 力 電 流　 ・・・３０ｍＡ 　　　　　　　　　　　出力飽和電圧・・・１．５Ｖ 　　　　　　　　　　　出力耐電圧　 ・・・５０Ｖ 　　　　　　　　　　　遅 延 時 間　 ・・・ＯＮ＝１０μｓ以下 　　　　　　　　　　　　　　　　　　　　　　ＯＦ＝５００μｓ以下
その他の機能　・・・
ステップ角分割 　切り替え種類 （１＝フルステップ） ：　１　　1.5　　　２　　2.5　　　３　　　４　　　５　　　６　　　８　　１０　　　１２　　　12.5　　１６　　　２０　　　２４　　　２５　 　３０　　３２　　４０　　４８　　５０　　６０　　６４　　８０　１００　１２５　　１５０　　１６０　　２００　　２５０　　４００　　５００ 注）６０より大きい分割の場合、１パルス送りができないことがあります。 ２Ｐ（ＯＮ）スイッチ ：　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 Ｍ　．　Ｆ　入　力 ：　入力時モータ出力電流をＯＦＦし、モータフリーとなります Ｔ　Ｉ　Ｍ　出　力 ：　ドライバの励磁が原点にある時ＯＮになります 自動カレント 　　　　ダウン機能 ：　クロックパルス停止後約１００ｍＳｅｃでモータ電流をＳＴＯＰボリウム設定値（約５０％）下げます 　　ＳＴＯＰボリウム可変範囲は２０〜８０％です

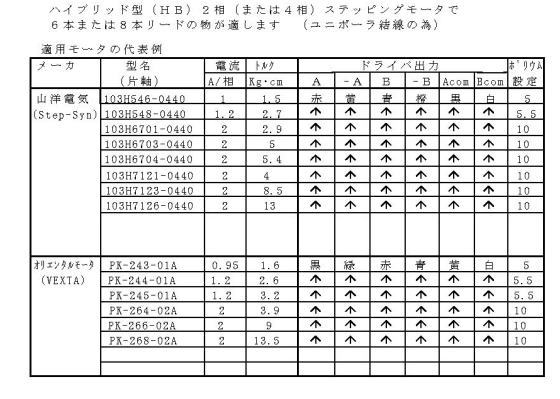

適用モータ例　・・・
外形寸法図　・・・

取説ダウンロード
