５相　バイポーラモータドライバ　　MODEL　「5D02」　標準機
	特長　・・・　超小型・低価格
	５本結線方式で高効率
	簡単配線のフラットケーブル用コネクタ使用
	単一電源ＤＣ１２〜２４Ｖの広い電圧範囲
	高速トルク特性が良好
	基板挿入方式が可能（ボード取付型）

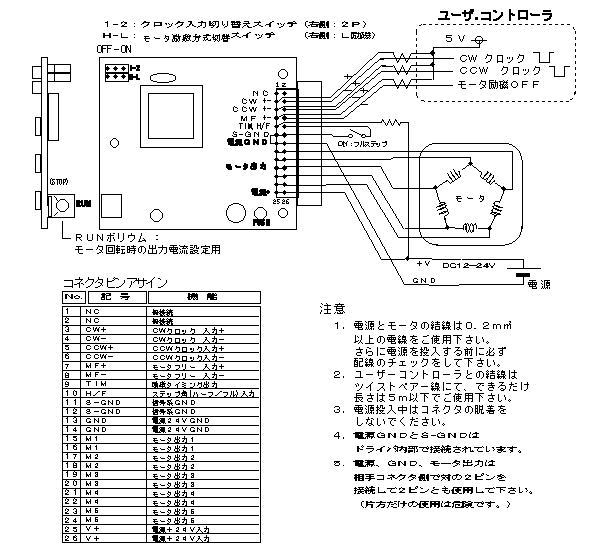

機能・接続　・・・
仕様　・・・
電源入力 ＤＣ１２Ｖ〜２４Ｖ±１０％　１．２Ａ　ＭＡＸ 最大応答クロック周波数 1００Ｋｐｐｓ 出力電流 最大０．７５Ａ／相　または０．３８Ａ／相（Ｈ励磁）　 使用温度範囲 ０〜４０℃ 駆動方式 ペンタゴン５本結線　バイポーラ　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下 励磁方式 フルステップ／ハーフステップ　 保存温度範囲 −１０℃〜＋７０℃ 入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　　　　パルス幅　５μｓ以上　L=0〜0.5V　H=３．３〜5V　　 外　形　寸　法 ５２ ｘ ８０ ｘ １５．５ （標準型） Ｍ．Ｆ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω 　　　　　　 　　　　　　応答時間　１０ｍＳ　　L=0〜0.5V　H=4〜5V　　　　 重　　　量 約２８ｇ
その他の機能　・・・
ステップ角切り替え種類　　　 ：　ＯＮ時フルステップ、ＯＦＦ時ハーフステップ ２Ｐ　（ＯＮ）　ス イ ッ チ ：　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 Ｒ Ｕ Ｎ 　ボ リ ウ ム ：　モータ回転時の出力電流設定用ボリウム Ｍ　．　Ｆ　　入　　力 ：　入力時モータ出力電流をＯＦＦし、モータフリーとなります 自動カレントダウン機能 ：　クロックパルス停止から約１００ｍＳｅｃでモータ電流を約６０％に下げます（固定）

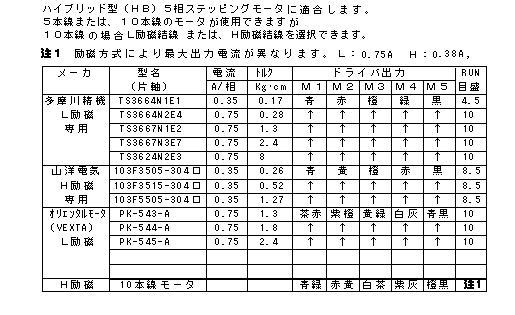

適用モータ例　・・・
*改良のため予告なく仕様等を変更することがありますので御了承ください。

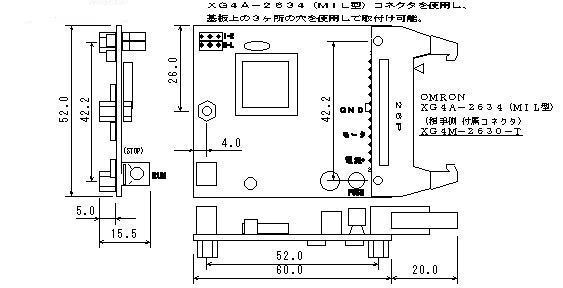

外形寸法図　・・・
取説ダウンロード
◆５相ドライバ一覧へ　　　　　　　　　　◆製品案内へ
