３軸５相　バイポーラモータドライバ　　MODEL　「３５Ｄ１２」
	特長　・・・　低価格・高効率
	高効率、１．５Ａ/相の高出力
	ＤＣ１０〜２４Ｖの広い電圧範囲
	ほとんどの５相モータに対応
	自動カレントダウン機能付き

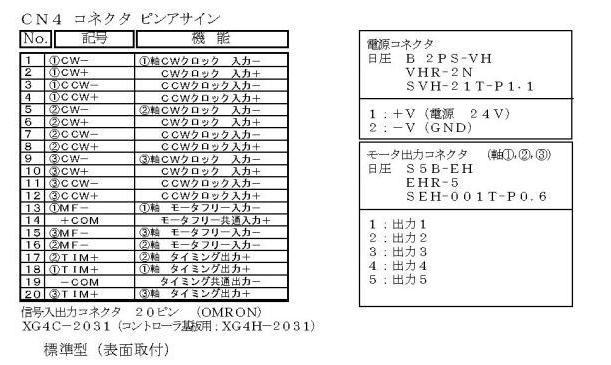

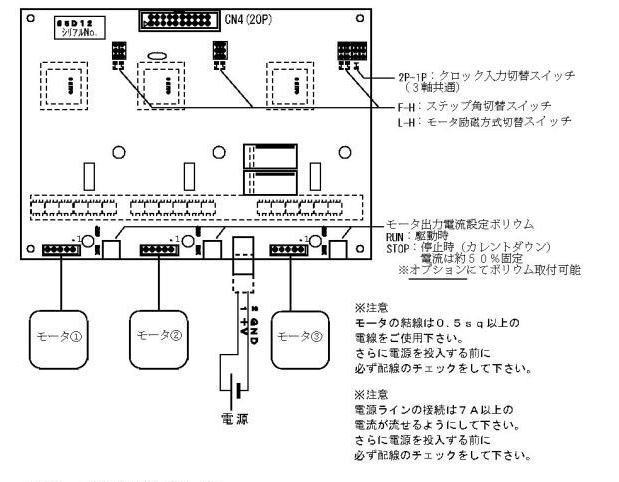

機能・接続　・・・
仕様　・・・
電源入力 ＤＣ１２〜２４Ｖ±１０％　７Ａ　ＭＡＸ　（３軸分） 最大応答クロック周波数 1００Ｋｐｐｓ 出力電流 最大１．５Ａ／相　または０．７５Ａ／相（Ｈ励磁）　ｘ３軸 使用温度範囲 ０〜４０℃ 駆動方式 ５本結線　バイポーラ　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下 励磁方式 フルステップ／ハーフステップ　 保存温度範囲 −１０℃〜＋７０℃ 入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　　　　パルス幅　５μｓ以上　L=0〜0.5V　H=4〜5V　　 外　形　寸　法 １４０　ｘ １００ ｘ １８ Ｍ．Ｆ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω 　　　　　　 　　　　　　応答時間　１０ｍＳ　　L=0〜0.5V　H=4〜5V　　　　 重　　　量 ７５ｇ
その他の機能　・・・
ステップ角切り替え種類　　　 ：　ＯＮ時フルステップ、ＯＦＦ時ハーフステップ ２Ｐ　（ＯＮ）　ス イ ッ チ ：　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 Ｒ Ｕ Ｎ 　ボ リ ウ ム ：　モータ回転時の出力電流設定用ボリウム Ｍ　．　Ｆ　　入　　力 ：　入力時モータ出力電流をＯＦＦし、モータフリーとなります 自動カレントダウン機能 ：　クロックパルス停止から約１５０ｍＳｅｃでモータ電流を約６０％に下げます（固定）

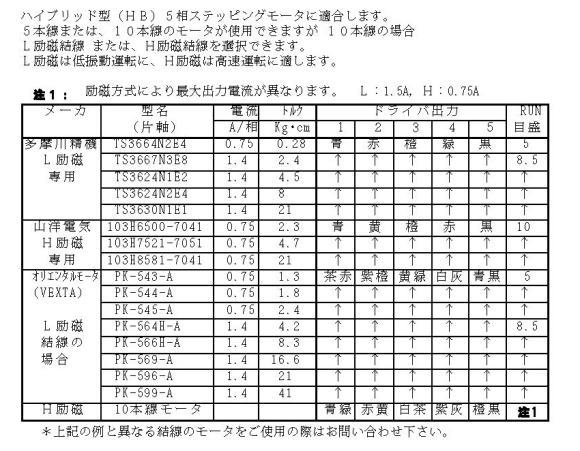

適用モータ例　・・・

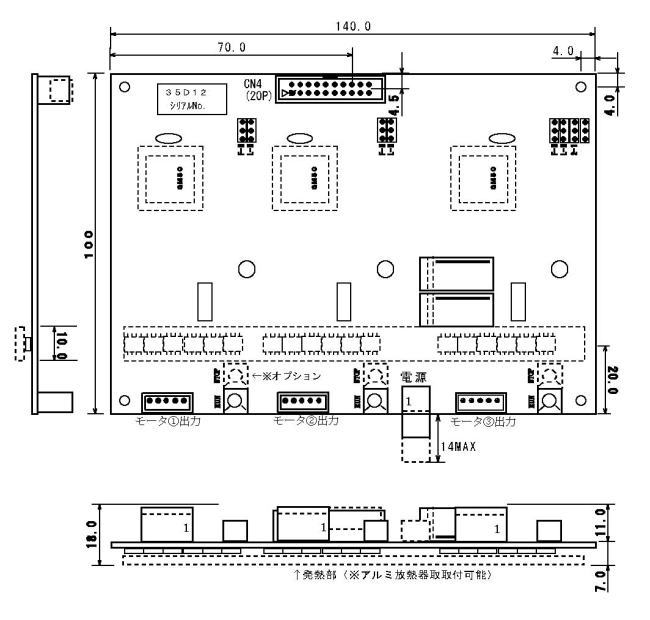

外形寸法図　・・・
取説ダウンロード
