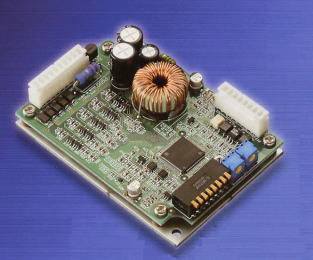

５相　マイクロステップモータドライバ　　MODEL　「5D03M」
	特長　・・・最大出力電流　0.75Ａ／相　 　機械に組み込みやすい薄型・低価格
	最高１／１００まで２５種類の高分割マイクロステップにより 　　　　非常に滑らかに回転
	ＤＣ１５Ｖ〜３６Ｖの広い電源電圧範囲
	５本リードモータに対応

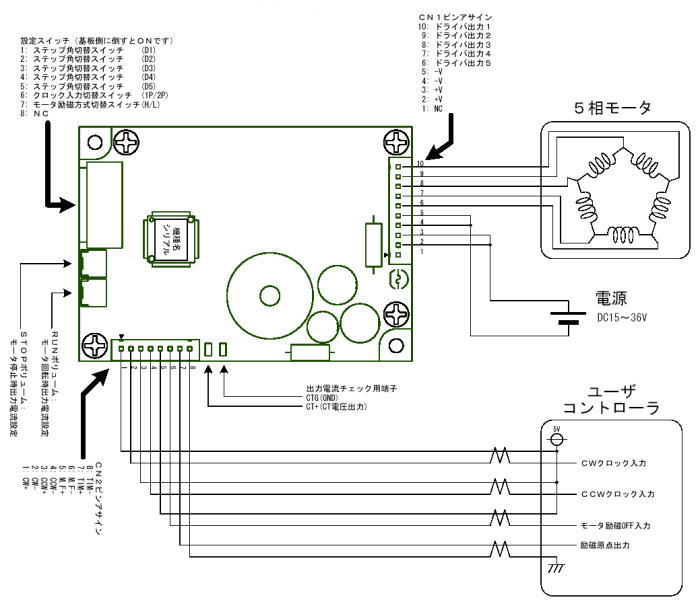

機能・接続　・・・
仕様　・・・
電源入力 ＤＣ１５Ｖ〜３６Ｖ　１．３Ａ　ＭＡＸ 最大応答クロック周波数 ５００Ｋｐｐｓ 出力電流 最大０．７５Ａ／相　または０．３７５Ａ／相（Ｈ励磁）　 使用温度範囲 ０〜４０℃ 駆動方式 ペンタゴン結線　　チョッパー定電流方式 使用湿度範囲 ８５％ＲＨ以下 励磁方式 マイクロステップ　１／１〜１／１００　 保存温度範囲 −１０℃〜＋６０℃ 入出力信号 CW,CCW入力　　 ：フォトカプラ入力　入力抵抗　２２０Ω 　　　　　　　　 　　　　パルス幅　１μｓ以上　L=0〜0.5V　H=4〜5V　　 外　形　寸　法 ８５Ｌ ｘ ６０Ｗｘ ２５Ｈ Ｍ．Ｆ入力　　　　　：フォトカプラ入力　入力抵抗　４７０Ω 　　　　　　 　　　　　　応答時間　１０ｍＳ　　L=0〜0.5V　H=4〜5V 　　　　　　　　　　　　　　　　　　　　　　　　ＯＦＦ＝５００μＳ以下　　　　 重　　　量 ９０ｇ ＴＩＭ出力　　　：フォトカプラ、ダーリントン出力 　　　　　　　　　　　　　出力電流　５０ｍＡ以下 　　　　　　　　　　　　　出力飽和電圧　１．５Ｖ以下 遅延時間　　　　　　　ＯＮ＝２０μＳ以下 　　　　　　　　　　　　　ＯＦＦ＝５００μＳ以下
その他の機能　・・・
ステップ角切り替え種類　　　 ：　ＯＮ時フルステップ、ＯＦＦ時ハーフステップ ２Ｐ　（ＯＮ）　ス イ ッ チ ：　ＯＮ時ＣＷ、ＣＣＷの２パルス方式／ＯＦＦ時ＣＬＫ、ＤＩＲの１パルス方式 Ｒ Ｕ Ｎ 　ボ リ ウ ム ：　モータ回転時の出力電流設定用ボリウム Ｍ　．　Ｆ　　入　　力 ：　５Ｖ入力時モータ出力電流をＯＦＦし、モータフリーとなります 自動カレントダウン機能 ：　クロック入力が停止してから約１５０ｍＳｅｃ後に出力電流を５０％に下げます（固定）

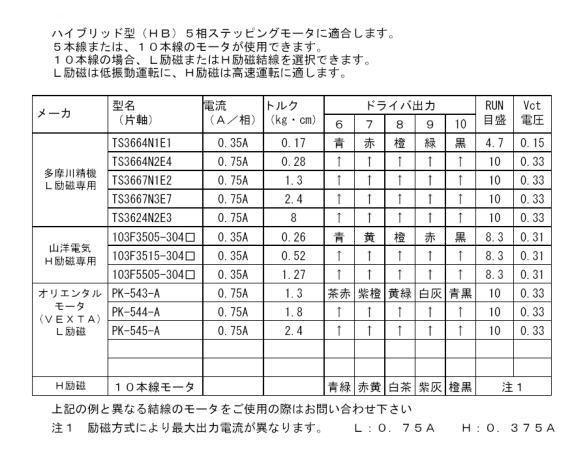

適用モータ例　・・・

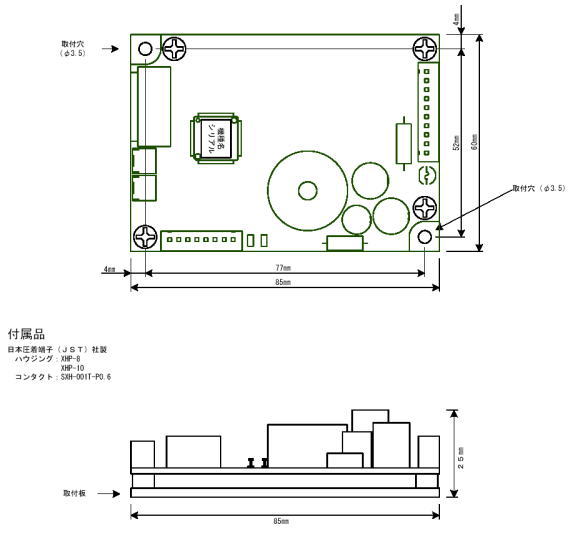

外形寸法図　・・・
